Stabilní zdroj VN

Pro různé pokusy s vysokým napětím a pro napájení přístrojů využívající vysoké napětí jsem zkonstuoval stabilní zdroj vysokého napětí (SZVN).

Základ zdroje tvoří rozptylové trafo (4kV, 48mA), které původně napájelo neonovou reklamu. Sekundár trafa je vyveden přes ochranou tlumivku a dva paralelně řazené kodenzátory na výstupní svorky s 4kV střídavého napětí a přes zdvojovač na další svorky s 8kV stejnosměrného napětí. Dle potřeby je možno využít další zemnící svorky. Výstupní napětí je měřeno voltmetrem s předřazeným odporem 25M. Všechny tlumivky lze vyřadit z provozu přepnutím daného přepínače. Celý zdroj je částečně regulovatelný přes potenciometr 250k vložený mezi dvě ochranné tlumivky na primáru trafa. Celé zařízení je chlazeno větráčkem napájeným 12V trafem. Zde je i zapojena LEDka pro indikaci provozu zdroje.

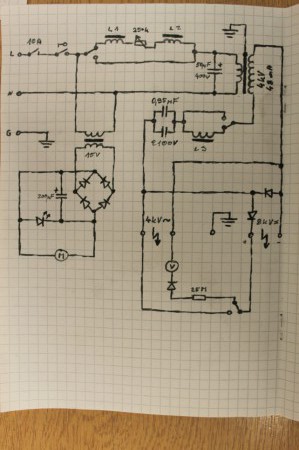

Schéma zdroje

Zdroj smotný

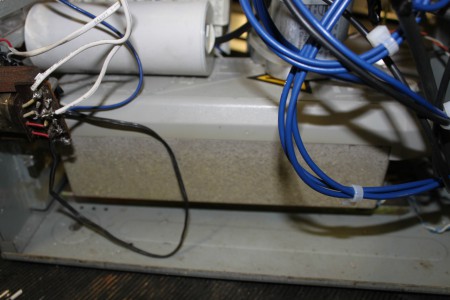

VN rozptylové trafo z neonové reklamy

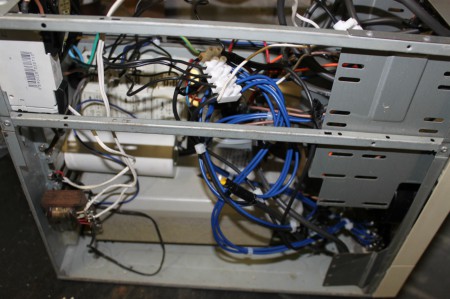

Vnitřek zdroje
